冷焊機焊接操作規范
發布日期:2019-06-13 來源:http://secq.com.cn 點擊:216次
冷焊機焊接操作規范
注意事項:
(一)設備簡單說明
1.冷焊機為高頻脈沖請嚴格按照以下操作要求進行焊接 。
2.正確連接設備配件,阻焊放絲焊槍(不用插入)在焊接過程中不可同弧焊輸出端口一同插入 。
3.設備開關機正規操作為設備后面開關線打開,然后點亮控制面板啟動鍵,關閉設備順序反之 。
4.控制面板顯示4種模式,開機狀態顯示為模式二,區別在于模式一 電流最大30A,模式二40A 模式三60A 模式四99A 一般情況下焊接在模式一模式二中均可,四種模式頻率分別為1HZ
2HZ 3HZ 5HZ 即模式一速度最快,依次類推,建議在模式二中焊接 。
5.弧焊開關為腳動和手動,可根據自身工作場景和人員專業素養不同切換 。
6.阻焊放絲功能作用有二(1.固定焊絲 2.碰焊薄板加起來不可超過1.0mm)。
(二)操作注意事項
1.氬氣接通后標度在3-5MPA 。
2.把鎢針用細砂輪磨細點(平面焊接鎢針圓錐形,內直角需細長尖) 。
3.鎢針針尖離焊縫要有0.1mm的距離,切記不可把鎢針藏于陶瓷嘴內,需漏出4-6mm,確保肉眼可看到鎢針離焊縫的距離且要讓鎢針的針尖在焊縫的正上方,不可偏離 。
4.焊接的時候焊槍上的陶瓷嘴要固定在板材上,不可以跳動,平穩的由上至下依次焊接,焊槍的標準手法見下圖標示,傾斜角度80左右,特殊角度可適當傾斜 。
5.第一個焊點打上去之后,第二個點要壓住第一個點的尾巴之后(約三分之一處)繼續焊接 。
6.根據不同厚度的板材調節相應電流脈沖時間(1.0板前期練習打到10A,10s后期熟練后可調節)。

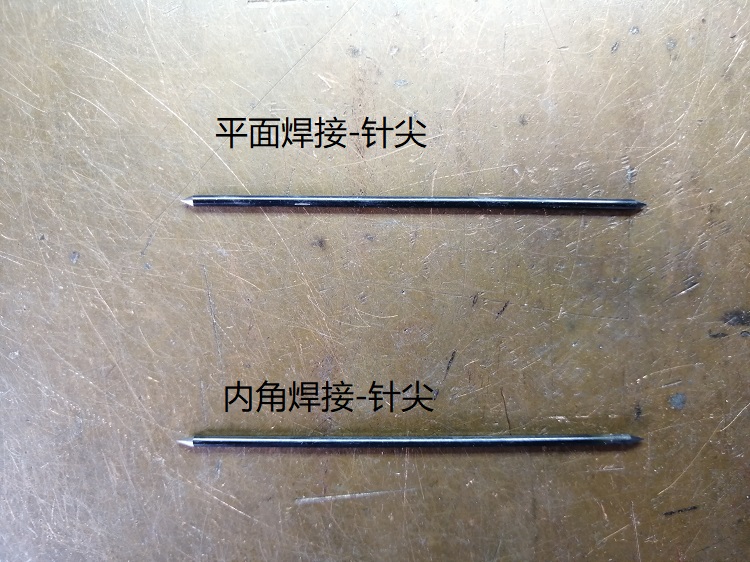

鎢針形狀:
